Прицел ТШС32ПВМ танка Т-55АМ
Поговорим о настоящем вооружении, а не только про характеристики виртуальных танчиков и как их нарисовали… На сайте танковая мощь рассмотрели прицел ТШС-32ПВМ, устанавливаемый на танк Т-55 с лазерным дальномером.

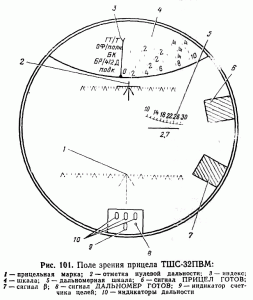

Рис. 1. Общий вид поля зрения прицела.
Рис. 1. Общий вид поля зрения прицела.

Можно заметить некоторые изменения в способе установки дальности для выбранного снаряда. Если на простом прицеле все шкалы дальности размещались столбиками, то теперь они переместились на прозрачный диск в верхней части прицела. Маховичком установки дальности мы вращаем этот диск и устанавливаем отметку необходимой дальности напротив вертикальной линии и выбранного типа снаряда. При этом через систему передач на нужный угол бросания перемещаются и прицельные марки.

Также в поле заметны цветовые марки для индикации готовности прицела к работе «ПРИЦЕЛ ГОТОВ» и для определения боковых поправок «сигнал b». Внизу поля зрения прицела виден блок дальномера. На нем высвечивается сигнал готовности дальномера, вычисленная дальность до цели и индикатор счетчика целей (сколько отраженных сигналов получил приемник дальномера).

Сразу под сектором шкал дальности видно перекрестие – отметка нулевой дальности. Именно в эту точку направлен луч дальномера и сюда смотрит ствол орудия при установке дальности ноль.

Рис. 2. Прицел готов к работе.
Рис. 2. Прицел готов к работе.

Стабилизация головки прицела включена (ПРИЦЕЛ ГОТОВ). Дальность установлена на нуль. Дальномер запущен, заряжен и готов к работе, о чем сигнализирует зеленая лампочка внизу прицела.

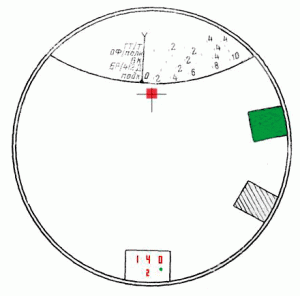

Рис. 3. Появилась цель.
Рис. 3. Появилась цель.

Для определения дальности мы наводим перекрестие нулевой дальности (ведь туда направлен луч дальномера) на цель и нажимаем кнопку замера дальности.

На индикаторе загорелись цифры «140». Это дальность до цели в десятках метров. Для примера: 1850 м – 185, 2035 м – 204 и т. п.

Счетчик целей показывает 2. Это значит, что лазерный луч отразился не только от цели, но и от каких-нибудь кустов, находящихся перед целью в непосредственной близости или в створе между танком и целью. Для наглядности показа прицельная марка на рисунке не показана.

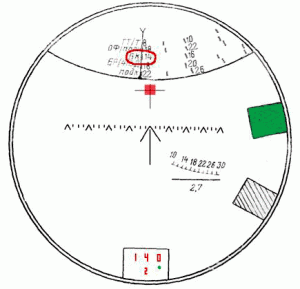

Рис. 4. Стрелять будем кумулятивным снарядом. Поэтому устанавливаем дальность БК-14.
Рис. 4. Стрелять будем кумулятивным снарядом. Поэтому устанавливаем дальность БК-14.

При этом прицельная марка опустилась вниз на заранее рассчитанный угол бросания для данного снаряда и данной дальности.

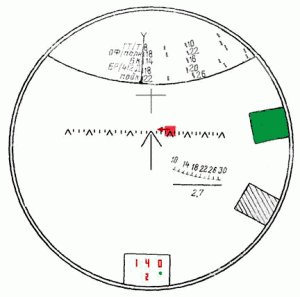

Рис. 5. Наводим центральный прицельный угольник на цель и производим выстрел.
Рис. 5. Наводим центральный прицельный угольник на цель и производим выстрел.

Выше мы рассмотрели ведение огня с помощью прицела ТШС по неподвижной цели. А если цель движется? Наш прицел позволяет нам вычислить необходимую боковую поправку.

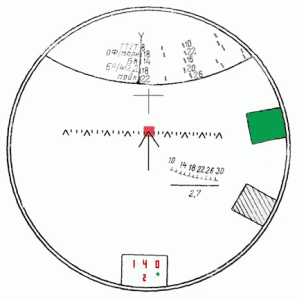

В движении
В движении

Для этого необходимо определить и установить на прицеле дальность до цели, навести центральную прицельную марку на цель, и нажать на кнопку «пуск» на пульте наводчика. В поле зрения загорится квадратик «сигнал b». Цель при этом сопровождать не надо и угольник должен остаться на месте. (Рис. 1)

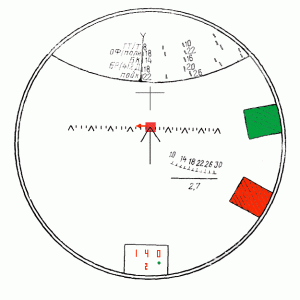

В движении
В движении

Некоторое время (соответствующее времени полета снаряда до цели) квадрат «сигнал b» будет гореть. Как только он погаснет, нам надо запомнить, напротив какой боковой прицельной марки находилась цель в этот момент. Именно этой прицельной маркой (но с учетом направления движения) надо целиться или на столько тысячных надо выносить прицел перед целью, чтобы попасть в нее. (Рис. 2)

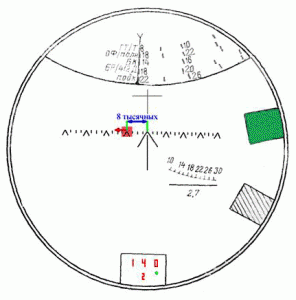

Рис. 3. Момент выстрела с введенной боковой поправкой на движение цели
Рис. 3. Момент выстрела с введенной боковой поправкой на движение цели

Прицел ТШС-32ПВМ обеспечивает стабилизацию поля зрения в двух плоскостях, обеспечиваемую стабилизатором пушки (режим зависимой стабилизации поля зрения). Стабилизацию поля зрения в вертикальной плоскости в случае выхода пушки из режима стабилизации, постановки ее на угол заряжания или на концевые упоры (режим независимой стабилизации поля зрения только для наблюдения).

Удачной охоты!
